انتخاب سایز صحیح ضربهگیر خودرو TTC برای فنر خودرو، مهمترین فاکتور جهت رسیدن به عملکرد مطلوب ضربهگیر بر روی سیستم تعلیق است. در این راهنما بهصورت گامبهگام روش اندازهگیری فاصله بین حلقههای فنر (در جلو و عقب خودرو) را شرح دادهایم تا بتوانید ضربهگیر TTC مناسب را انتخاب کنید. با دنبال کردن این مراحل ساده به راحتی میتوانید سایز مناسب ضربه گیر TTC را انتخاب کنید.
مرحله 1- آماده سازی شرایط خودرو

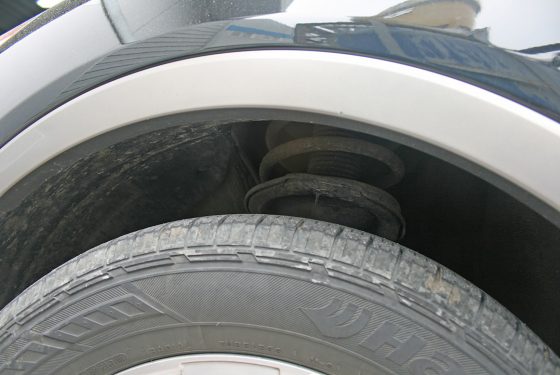

خودرو را روی یک سطح کاملا صاف و بدون شیب پارک کنید و ترمز دستی را کاملا بکشید. (هیچ سرنشین یا بار اضافی داخل خودرو نباشد.)

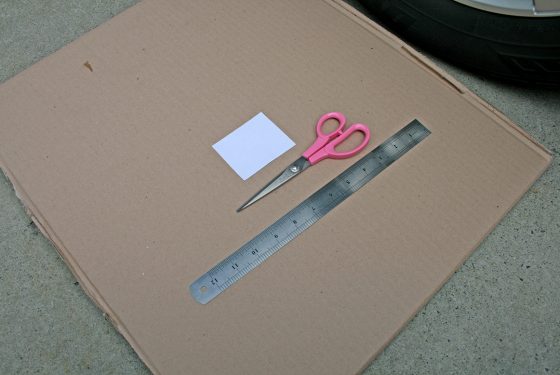

مرحله 2- ابزار مورد نیاز
کاغذ
قیچی
جک
خطکش یا متر
مرحله 3- اندازهگیر فاصله بین دو حلقه فنر

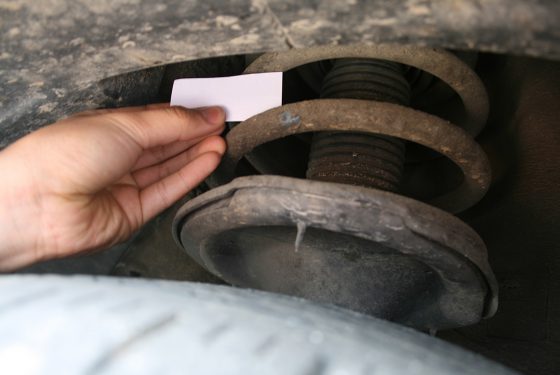

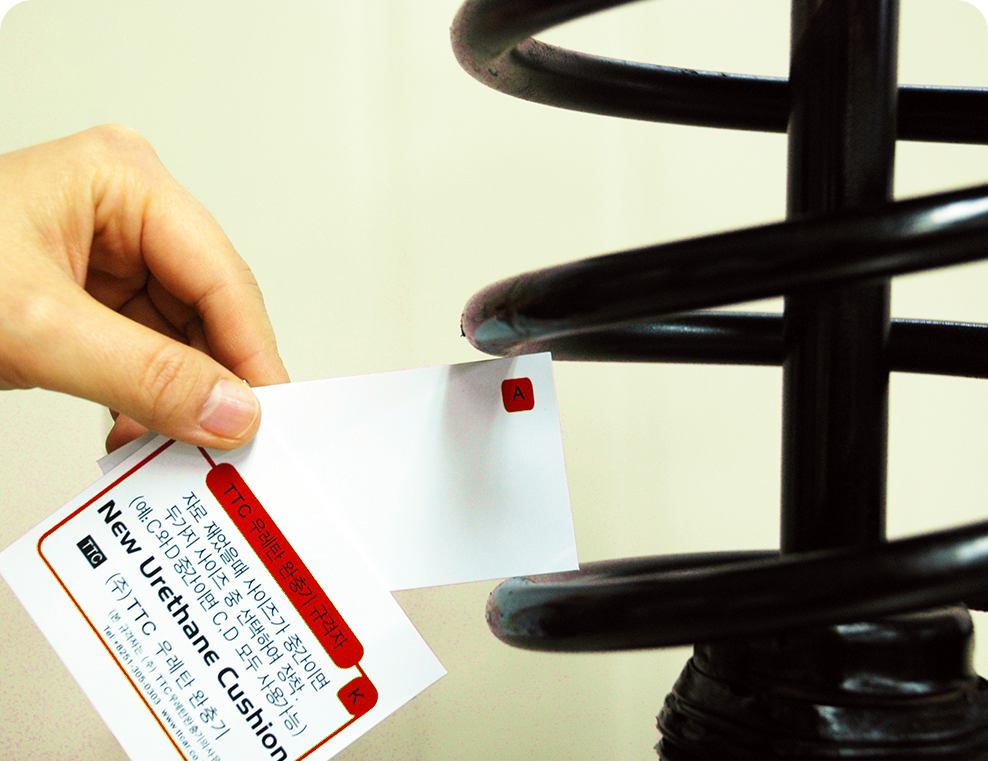

یک تکه کاغذ به اندازه فواصل دو حلقه فنر (ترجیحا حلقه میانی فنر) انتخاب نمایید. در صورتی که فنر عقب خودرو نیز نیاز به اندازه گیری داشته باشد، به صورت جداگانه اقدام کنید.
*ضمنا میتوانید از کولیس یا سایر ابزارهای اندازه گیری نیز استفاده نمایید.
مرحله 4- اندازه گیری دقیق فاصله

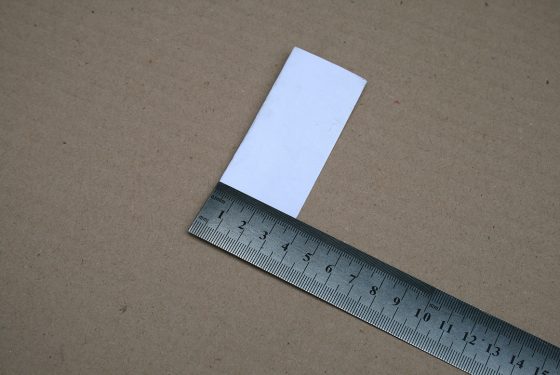

کاغذ را بیرون آورده و ارتفاع آن را با خط کش یا متر اندازه بگیرید.
سپس بر اساس جدول سایزبندی، سایز مناسب ضربه گیر TTC خود را انتخاب کنید.
مرحله 5- انتخاب سایز مناسب ضربهگیر کمکفنر TTC
بعد از انجام مراحل فوق، اکنون میتوانید بر اساس جدول زیر، ضربهگیر مناسب خودروی خود را بهدرستی انتخاب کنید.

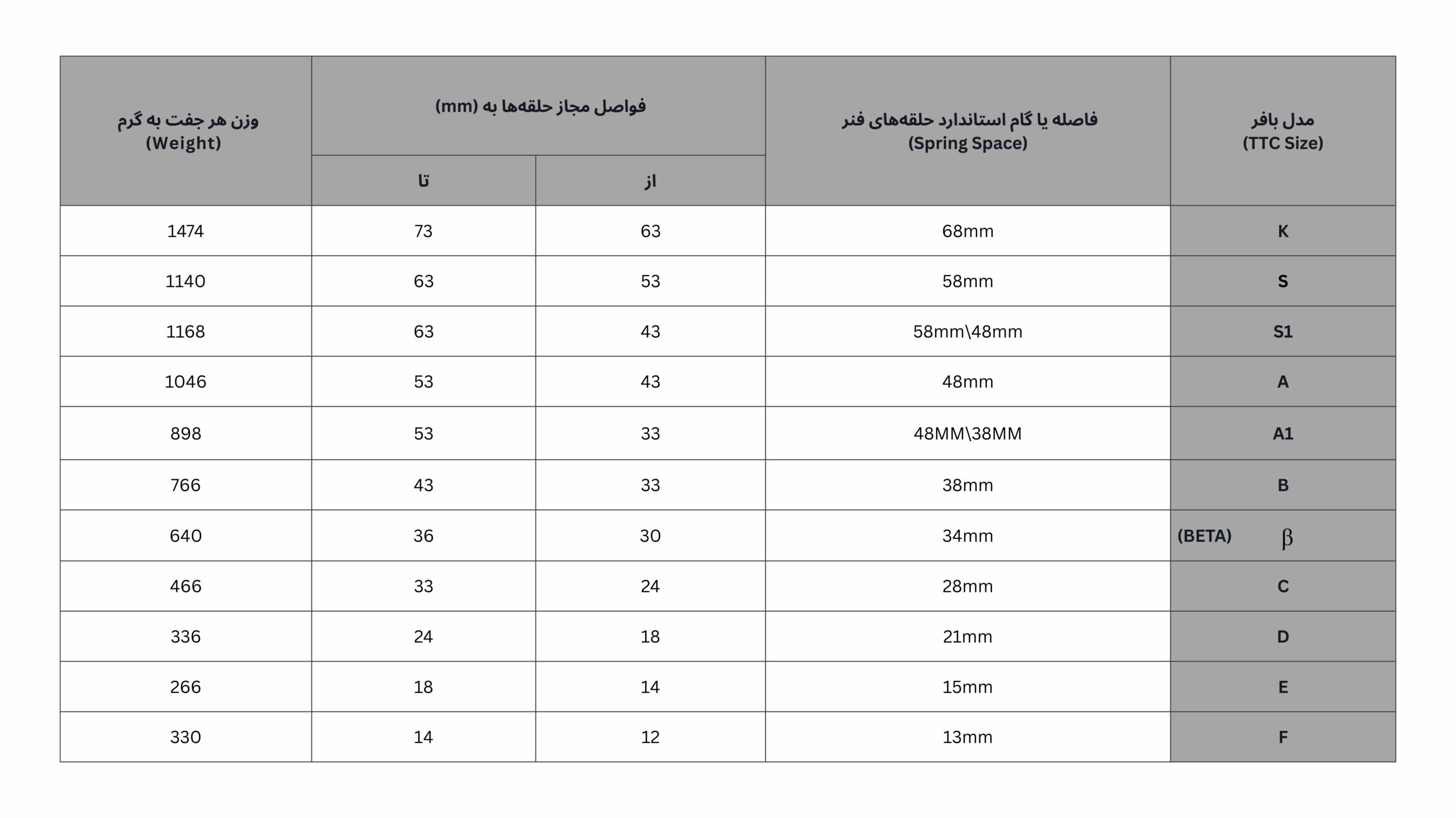

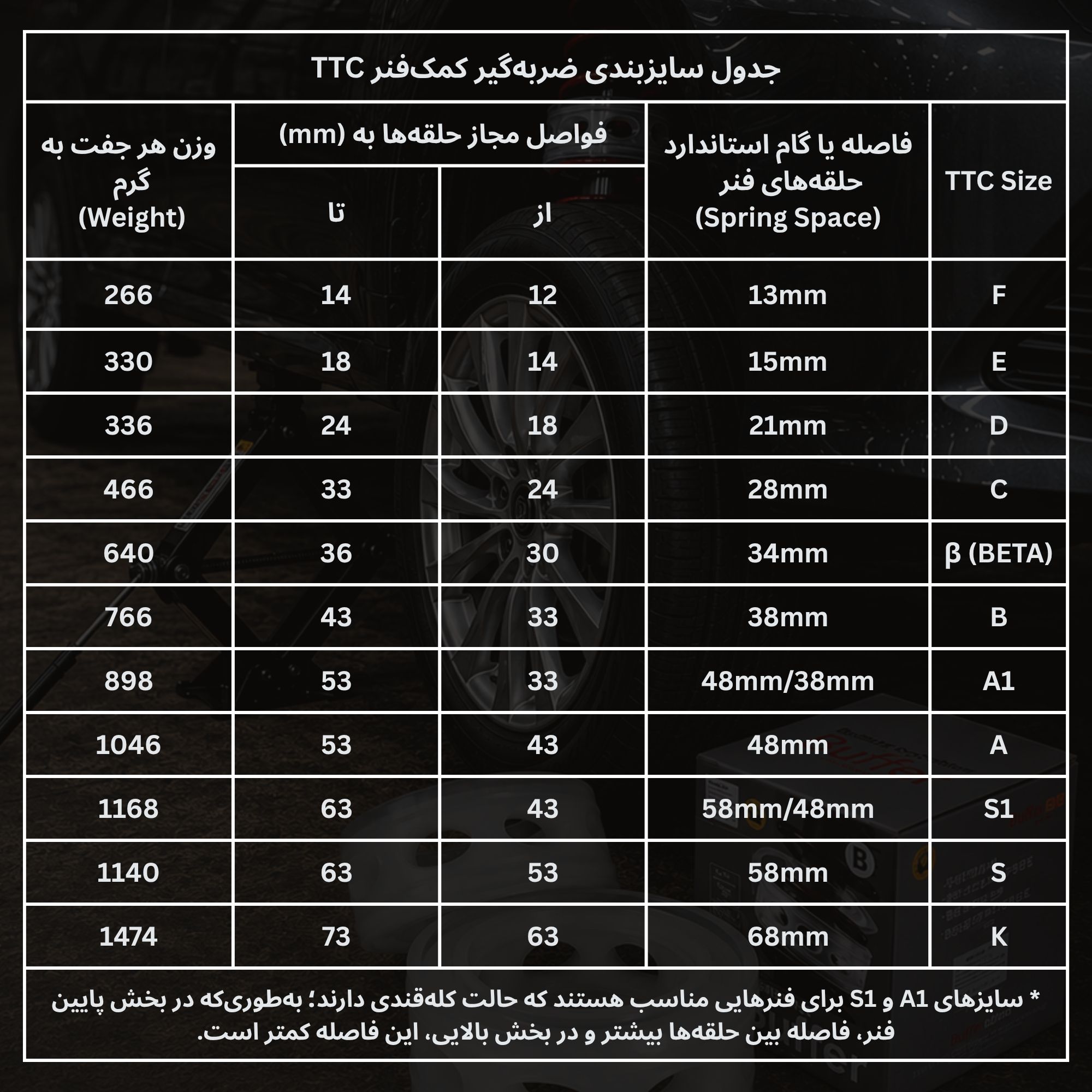

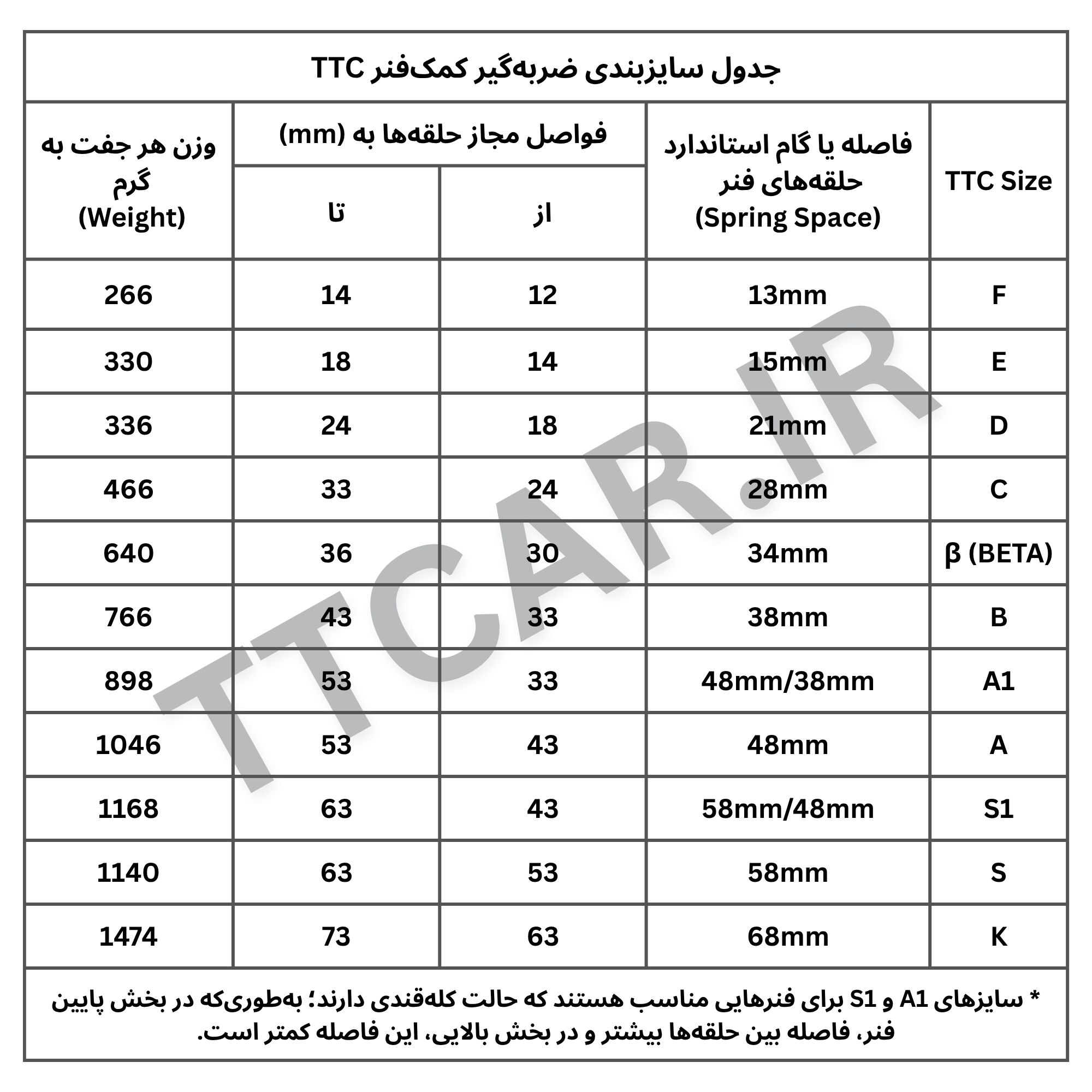

* جدول سایز بندی ضربه گیر TTC بر اساس فواصل حلقههای (گام) فنرلول خودرو *

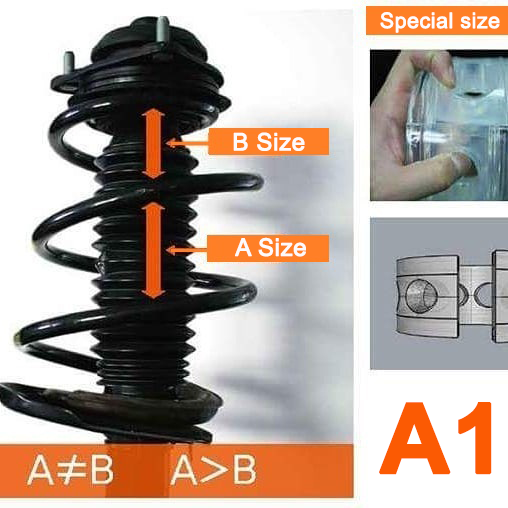

*سایزهای A1 و S1 برای فنرهایی مناسب هستند که حالت کلهقندی دارند؛ بهطوریکه در بخش پایین فنر، فاصله بین حلقهها بیشتر و در بخش بالایی، این فاصله کمتر است.
در برخی فنرهای لول اسپرت، فاصله حلقههای بالا و پایین کمتر از حلقه میانی است. در این شرایط، استفاده از ضربهگیرهای استاندارد کافی نبوده و باید از ضربهگیرهای ویژه TTC استفاده شود.
در صورتی که فاصله حلقه میانی با سایز A و حلقههای بالا یا پایین با سایز B مطابقت داشته باشد، ضربهگیر A1 گزینه مناسب است.
همچنین ضربهگیر S1 برای فنرهایی طراحی شده که سایز حلقه میانی S و حلقههای بالا یا پایین A است.
سایزهای A1 و S1 بهصورت اختصاصی توسط TTC تولید شده و مخصوص فنرهای اسپرت هستند.
روش آسانتر برای اندازهگیری فاصله بین حلقههای فنر

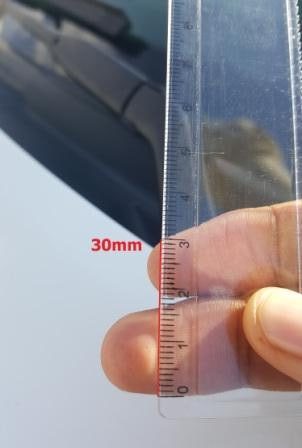

فاصله بین نقاط تماس انگشتان را با استفاده از خطکش اندازهگیری نمایید. مقدار بهدستآمده نشاندهنده فاصله بین حلقههای فنر است.
بهعنوان نمونه، در تصاویر ارائهشده فاصله ۳۰ میلیمتر اندازهگیری شدهاند.

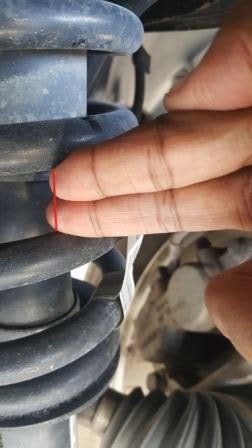

انگشتان دست را در فضای بین حلقه میانی فنر قرار دهید تا قسمت بالایی و پایینی انگشتان با سطح فنر تماس پیدا کند. نقاط تماس مشخصشده، مبنای اندازهگیری خواهند بود.
بنابراین
با توجه به جدول فوق، در صورتی که فاصله اندازهگیریشده بین دو حلقه فنر ۳۰ میلیمتر باشد، ضربه گیر سایز C گزینه مناسب خواهد بود.
توجه:
✅ هرگز اندازهگیری کمکفنر را درحالیکه خودرو روی جک یا بالابر قرار دارد انجام ندهید.
جک فقط باید بهاندازهای بالا برده شود که اتاق کمی بلند شود اما چرخ از زمین جدا نشود؛ فقط در این حالت امکان اندازهگیری صحیح وجود دارد. زیرا در وضعیتی که فنر باز شده باشد، سایز اشتباه خواهد بود.
✅ انتخاب سایز دقیق بافر یا ضربهگیر اهمیت زیادی دارد.
استفاده از بافر اشتباه میتواند عملکرد کمک فنرها را مختل نموده و عمر بافر TTC را کاهش دهد.
✅ در خودروهایی که فنر آنها تعویض شده، بهخصوص فنرهای اسپرت، فاصله قسمت بالا و پایین فنر ممکن است متفاوت باشد.
در این حالت ابتدا باید تصمیم بگیرید بافر در کدام قسمت نصب میشود و همان بخش را اندازه بگیرید.
با رعایت همین چند نکته ساده، میتوانید بهدرستی اندازه فنر خودرو را مشخص کرده و بافر TTC مناسب را انتخاب کنید. این کار باعث دریافت حداکثر کارایی ضربه گیر TTC است.
درصورتیکه نیاز به راهنمایی بیشتر دارید، میتوانید با کارشناسان ما تماس بگیرید یا از جدول سایزبندی اختصاصی ما استفاده کنید.
